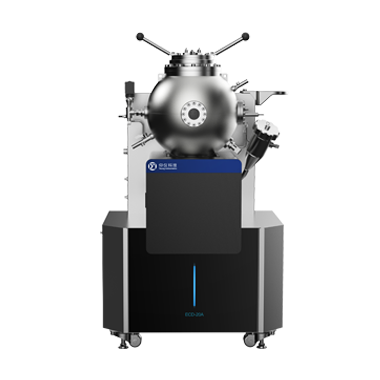

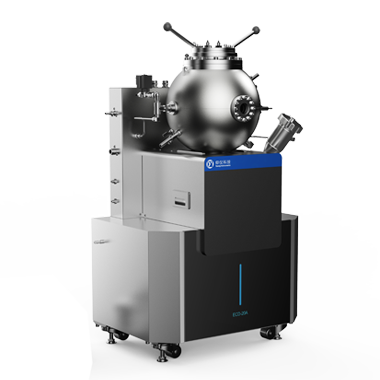

ECD-20A 20L球形爆炸測試儀具有測試數據準確、使用方便等特點。其通過壓縮空氣將一定質量的粉塵試樣擴散至20L球形爆炸容器中，使用指定能量的化學點火頭或靜電點火頭對粉塵云點火，測量爆炸容器中壓力和時間的變化曲線，獲得測試中的最大爆炸壓力和最大壓力上升速率，進而計算得到爆炸指數。最大爆炸壓力、最大爆炸壓力上升速率及爆炸指數等參數可用于爆炸泄壓設計和爆炸抑制設計。該儀器主要用于鋁粉、鋅粉、塑料粉末、有機合成藥品的中間體、小麥粉、糖、木屑、染料、膠木灰、奶粉、茶葉粉末、煙草粉末、煤塵、植物纖維塵等生產加工場所的粉塵爆炸性評估，精確測定粉塵云的最大爆炸壓力、最大爆炸壓力上升速率、爆炸指數、爆炸下限及極限氧濃度等參數。
ASTM E1226
ASTM E1515
EN 14034-1
EN 14034-2
EN 14034-3
EN 14034-4
EN ISO/IEC 80079-20-2
GB/T 16425
GB/T 16426
GB/T 803
ISO/IEC 6184/1
ISO/IEC 6184/2
ISO/IEC 80079-20-2
1) 可測試粉塵、氣體及同時存在固/氣混雜體系的爆炸參數
2) 內置國際常用測試標準，既可按標準參數測試，亦可自定義
3) 具備化學點火和靜電點火兩種方式，適用不同測試目的
4) 爆炸容器具有水循環夾層，實現測試環境恒溫
5) 輸入目標濃度值, 自動清洗、抽真空，按照要求完成配氣
6) 粉塵分散裝置能夠完全將粉塵均勻分散至爆炸容器中
7) 實驗自動進行，無需人工干預
8) 實時顯示時間和壓力，測試過程更直觀
9) 實驗結果包含時間-壓力曲線，提供詳盡的爆炸信息
10) 遠程遙控，保證實驗人員人身安全
11) 采用電腦操控，數據分析能力強，曲線特征判斷準確
|
工作環境 |
(5～45)℃，＜85%RH |
|
爆炸容器 |
20L球，帶夾層 |
|
容器耐壓 |
設計壓力3.0MPa@25℃ |
|
球體材料 |
不銹鋼316 |
|
球體工作溫度 |
最高溫度220℃ |
|
球體容積 |
20L |
|
夾層容積 |
1.5L |
|
擴散壓力傳感器 |
量程(0～3.5)MPa，過載壓力10.5MPa， 精度±0.1% FS，工作溫度 (-40～105)℃ |
|
配氣壓力傳感器 |
量程(0～200)kPa，過載壓力600.0kPa， 精度±0.1% FS，工作溫度 (-40～105)℃ |
|
爆炸壓力檢測 |
檢測范圍(0～10.0)MPa，分辨力 0.001MPa， 精度±0.5%FS，響應時間<20μs |
|
爆炸壓力檢測通道 |
2個 |
|
爆炸溫度傳感器 |
檢測范圍(0～1000)℃，分辨力0.01℃ |
|
粉塵擴散容器 |
容量0.6L，耐壓2.5MPa |
|
噴粉壓力 |
2.0MPa |
|
噴嘴類型 |
反彈噴嘴 |
|
噴粉延遲時間 |
(30～50)ms |
|
點火方式 |
化學點火：客戶自備 靜電點火：15kV，0.5s |
|
點火延遲時間 |
60ms |
|
爆炸壓力數據采集 |
最高采集速率 100 ks/s，記錄時間 1s |
|
點火控制 |
支持遠程無線點火 |
|
點火頭狀態檢測 |
電化學點火頭接觸狀態和熔斷狀態判斷 |
|
自動配氣 |
具有 2 個進氣口、1 個空氣進氣口；采用分壓法配氣，具有獨立的配氣壓力傳感器及電磁閥，配氣精度±0.1% |
|
真空系統 |
旋片式真空泵，配置雙層抗沖擊過濾器，防止殘留物質堵塞和污染管路，且更換方便 |
|
卡環直徑 |
95mm |
|
清潔孔直徑 |
150mm |
|
觀察窗 |
裝甲玻璃，直徑40mm |
|
接口 |
RS232*1 |
|
電源 |
90～260VAC/47～63Hz |
|
功率 |
600W |
|
尺寸 |
700mmх540mmх1210mm |
